Menovitá kapacita jednofázového transformátora namontovaného na podložke je 15-250 kVA. Jednofázový transformátor namontovaný na podložke sa všeobecne používa na miestach, kde sa vyžaduje jednofázové napájanie na civilné použitie, ako sú domáce spotrebiče atď., a jeho kapacita je relatívne menšia akotrojfázový podložkový transformátor.

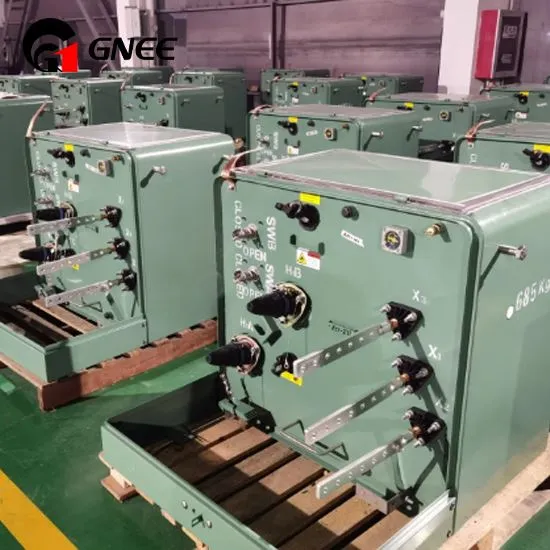

167 kVApodložkový transformátorje vyrobený z hliníkových materiálov. Je vybavený určenými vysokonapäťovými priechodkami H1A a H1B a tromi nízkonapäťovými priechodkami lopatkového typu, z ktorých každá je vybavená štyrmi otvormi. Orientácia rýľovej koncovky zachováva 30-stupňový uhol. Nízkonapäťové priechodky sú usporiadané zhora nadol ako X3, X1 a X2. Tieto transformátory sú ďalej vybavené bajonetovými poistkami, poistkami ELSP a štvorpolohovým vypínačom záťaže. Predovšetkým sú vybavené päťpolohovým prepínačom odbočiek a prepínačom DV, ktorý umožňuje bezproblémové prepínanie medzi systémami obvodov 14,4 kV a 7,2 kV.
použité transformátory pre montáž na podložku
Špecifikácie transformátora 167 kVA
| Fáza | Jednofázový |
| Menovitý výkon | 167 kVA |
| Montáž | Namontovaná podložka |
| VN napätie | 24940GrdY/1440012470GrdY/7200 |
| NN napätie | 240/120 |
| HV BIL | 125 × 95 kV |
| LV BIL | 30 kV |
| Polarita | Aditívum |
| Prepínač záťaže | štvorpolohový |
| Materiál navíjania | hliník |
| Std. | CSA C227.3 |
| Tekutina | Minerálny olej |
| Frekvencia | 60 Hz |
| Menič klepnutí | 5-krok |
| Kapacita kvapaliny | 400L |
| Celková váha | 1030 kg |
| HV Bshg. | Objímka a vložka |
| LV Bshg | Lopatkový typ so 4 otvormi |
| Farba farby | Morská pena zelená |
| Poistky | Bajonetová a ELSP poistka |
Vlastnosti distribučných transformátorov namontovaných na podložke
- Certifikovaný systém kvality ISO 9001
- Spĺňať štandard ANSI/IEEE alebo DOE
- Plne utesnené a izolované; bezpečné a spoľahlivé;
- Nízka strata, nízka hlučnosť, silná kapacita preťaženia;
- Môže byť vybavený spínačom záťaže, bajonetovou poistkou, poistkou obmedzujúcou prúd, tlakomerom hladiny oleja, tlakomerom, poistným ventilom, vypúšťacím ventilom, prepäťovou ochranou atď.;
- Pre kryt je možné zvoliť plech valcovaný za studena, nehrdzavejúcu oceľ alebo iné materiály;
- Môže sa použiť minerálny olej alebo olej FR3.
Oblasti použitia
naša továreň gNEE
Balenie a doprava
skúšobný kreatív
výstavné fotografie
prípad návštevy zákazníka
tímy gNEE
GNEE má 16 rokov skúseností v medzinárodných energetických projektoch a pomohla mnohým zákazníkom na celom svete dokončiť energetické projekty. Napríklad Kanada, Mexiko, Panama, Ekvádor, Guatemala, Honduras, Čile, Salvádor, Austrália, Nový Zéland, Španielsko, Belgicko, Alžírsko, Južná Afrika, Etiópia, Mjanmarsko, Kazachstan atď. Veľmi dobré popredajné služby má aj Daelim inštalačný servisný tím v zahraničí, takže ak potrebujete transformátor, môžete nás kontaktovať.
